Ultrasonic Flow Meter คืออะไร?
Ultrasonic Flow Meter คืออะไร ? เครื่องวัดอัตราการไหลของของเหลวที่ใช้คลื่นเสียงความถี่สูง (Ultrasonic) ในการตรวจวัดความเร็วของการไหลภายในท่อ โดยไม่ต้องมีชิ้นส่วนใด ๆ สัมผัสกับของเหลวโดยตรง
ดังนั้น อุปกรณ์ชนิดนี้จึงเหมาะสำหรับการวัดของเหลวที่ต้องการความสะอาดสูง เช่น น้ำสะอาด น้ำดื่ม หรือของเหลวในอุตสาหกรรมอาหารและยา
หากต้องการทำความเข้าใจภาพรวมของเครื่องวัดการไหลทั้งหมด สามารถอ่านเพิ่มเติมได้ที่ : flow meter คืออะไร

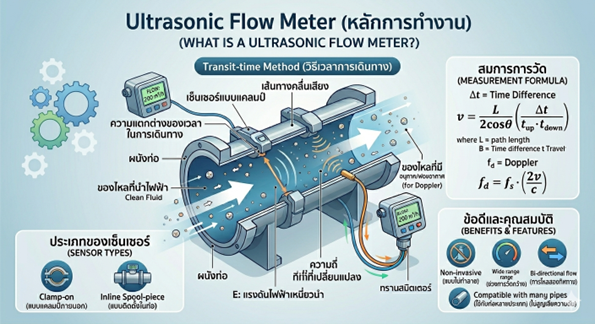

หลักการทำงานของ Ultrasonic Flow Meter
โดยทั่วไป Ultrasonic Flow Meter จะมีหลักการทำงานหลักอยู่ 2 แบบ ได้แก่
1. Transit-Time (Time of Flight)
หลักการนี้จะใช้การส่งคลื่น Ultrasonic จากต้นทางไปปลายทาง และวัดระยะเวลาที่คลื่นใช้ในการเดินทาง
- หากของเหลวไหลไปในทิศเดียวกับคลื่น → คลื่นจะเดินทางเร็วขึ้น
- หากไหลสวนทาง → คลื่นจะเดินทางช้าลง
จากนั้นระบบจะนำค่าความต่างของเวลา (Time Difference) มาคำนวณเป็นอัตราการไหล
เหมาะสำหรับ: ของเหลวสะอาด เช่น น้ำ
ดูเครื่องแบบนี้เพิ่มเติม
2. Doppler
ในขณะเดียวกัน หลักการ Doppler จะอาศัยการสะท้อนของคลื่นเสียงจากอนุภาคหรือฟองอากาศในของเหลว
- คลื่นที่สะท้อนกลับจะมีการเปลี่ยนความถี่ (Frequency Shift)
- จากนั้นนำค่าความถี่ที่เปลี่ยนไปคำนวณเป็นอัตราการไหล
เหมาะสำหรับ: ของเหลวที่มีตะกอน หรือมีฟอง เช่น น้ำเสีย
อ่านเกี่ยวกับการวัดน้ำเสียเพิ่มเติม
ข้อดีของ Ultrasonic Flow Meter
นอกจากความแม่นยำแล้ว Ultrasonic Flow Meter ยังมีข้อดีหลายประการ เช่น
- ไม่ต้องตัดท่อ (Clamp-on ได้)
- ไม่มีแรงดันตกคร่อม (No Pressure Loss)
- ไม่สัมผัสของเหลว (Non-intrusive)
- ติดตั้งง่าย และบำรุงรักษาน้อย
- ใช้ได้กับท่อขนาดใหญ่
ยิ่งไปกว่านั้น ยังสามารถใช้งานได้ทั้งแบบชั่วคราวและถาวร
ข้อจำกัดของ Ultrasonic Flow Meter
อย่างไรก็ตาม เครื่องวัดชนิดนี้ก็มีข้อจำกัดที่ควรพิจารณา ได้แก่
- ราคาสูงกว่าบางเทคโนโลยี
- ต้องการการติดตั้งที่ถูกต้อง (Alignment สำคัญมาก)
- ประสิทธิภาพลดลงหากมีตะกอนมาก (สำหรับ Transit-Time)
ดังนั้น การเลือกประเภทให้เหมาะกับหน้างานจึงสำคัญมาก
การใช้งาน Ultrasonic Flow Meter ในอุตสาหกรรม
ปัจจุบัน Ultrasonic Flow Meter ถูกนำไปใช้งานอย่างแพร่หลายในหลายอุตสาหกรรม เช่น
- อุตสาหกรรมผลิตน้ำประปา
- โรงงานอาหารและเครื่องดื่ม
- ระบบ HVAC และ Chiller
- โรงงานเคมี
- ระบบบำบัดน้ำเสีย
โดยเฉพาะอย่างยิ่ง งานที่ไม่ต้องการหยุดการผลิตเพื่อติดตั้งอุปกรณ์
วิธีเลือก Ultrasonic Flow Meter ให้เหมาะกับงาน
เพื่อให้ได้ประสิทธิภาพสูงสุด ควรพิจารณาปัจจัยต่อไปนี้
- ประเภทของของเหลว (สะอาด / สกปรก)
- ขนาดท่อ และวัสดุท่อ
- ช่วงอัตราการไหล (Flow Range)
- รูปแบบการติดตั้ง (Clamp-on หรือ Inline)
- งบประมาณ
ท้ายที่สุด การเลือกเครื่องที่เหมาะสมจะช่วยลดต้นทุนระยะยาวได้อย่างมาก
ปัจจัยที่มีผลต่อความแม่นยำของ Ultrasonic Flow Meter
แม้ว่า Ultrasonic Flow Meter จะมีความแม่นยำสูง อย่างไรก็ตาม ยังมีหลายปัจจัยที่ส่งผลต่อค่าการวัดโดยตรง ดังนั้น ผู้ใช้งานควรเข้าใจเพื่อให้ได้ค่าที่ถูกต้องมากที่สุด
ประการแรก คือ คุณภาพของสัญญาณ Ultrasonic ซึ่งขึ้นอยู่กับสภาพของของเหลว หากของเหลวมีฟองอากาศหรือสิ่งปนเปื้อนมากเกินไป อาจทำให้สัญญาณถูกรบกวนได้
นอกจากนี้ ตำแหน่งการติดตั้งเซ็นเซอร์ ก็มีความสำคัญอย่างมาก โดยควรติดตั้งในตำแหน่งที่ท่อมีการไหลแบบสม่ำเสมอ (Fully Developed Flow) เช่น หลีกเลี่ยงบริเวณใกล้ข้องอ วาล์ว หรือปั๊ม
อีกทั้ง วัสดุของท่อ เช่น เหล็ก PVC หรือสแตนเลส ก็มีผลต่อการส่งผ่านคลื่นเสียงเช่นกัน ดังนั้น ควรเลือกเครื่องที่รองรับวัสดุท่อที่ใช้งานจริง
Ultrasonic Flow Meter แบบ Clamp-on กับ Inline ต่างกันอย่างไร?
โดยทั่วไป Ultrasonic Flow Meter สามารถแบ่งตามรูปแบบการติดตั้งได้เป็น 2 ประเภทหลัก ได้แก่
1. Clamp-on
เป็นแบบที่ติดตั้งภายนอกท่อ โดยไม่ต้องตัดท่อหรือหยุดระบบ
- ติดตั้งง่ายและรวดเร็ว
- เหมาะกับงานตรวจสอบหรือใช้งานชั่วคราว
- ลดค่าใช้จ่ายในการติดตั้ง
ดูสินค้า Clamp-on เพิ่มเติม
2. Inline
ในทางกลับกัน แบบ Inline จะต้องติดตั้งเข้าไปในระบบท่อโดยตรง
- ให้ความแม่นยำสูงกว่าในบางกรณี
- เหมาะกับงานถาวร
- รองรับสภาพแวดล้อมที่ซับซ้อน
การบำรุงรักษา Ultrasonic Flow Meter
แม้ว่า Ultrasonic Flow Meter จะมีข้อดีเรื่องการบำรุงรักษาน้อย แต่ก็ยังควรมีการตรวจสอบเป็นระยะ เพื่อให้เครื่องทำงานได้เต็มประสิทธิภาพ
ตัวอย่างเช่น
- ตรวจสอบตำแหน่งเซ็นเซอร์ไม่ให้คลาดเคลื่อน
- ทำความสะอาดพื้นผิวท่อ (กรณี Clamp-on)
- ตรวจสอบสายสัญญาณและการเชื่อมต่อ
ยิ่งไปกว่านั้น การสอบเทียบ (Calibration) เป็นระยะจะช่วยให้ค่าการวัดยังคงความแม่นยำ
อ่านเรื่องการสอบเทียบ flow meter
ทำไม Ultrasonic Flow Meter ถึงได้รับความนิยมเพิ่มขึ้น?
ในปัจจุบัน Ultrasonic Flow Meter ได้รับความนิยมมากขึ้นอย่างต่อเนื่อง เนื่องจากตอบโจทย์อุตสาหกรรมยุคใหม่
ตัวอย่างเช่น
- ไม่ต้องหยุดไลน์ผลิต
- รองรับระบบ Smart Factory / IoT
- สามารถเชื่อมต่อกับระบบ SCADA ได้
ดังนั้น จึงเหมาะอย่างยิ่งสำหรับโรงงานที่ต้องการเพิ่มประสิทธิภาพและลด Downtime
Ultrasonic Flow Meter ไม่เพียงแค่ติดตั้งง่าย แต่ยังช่วยลดต้นทุนในระยะยาว อย่างไรก็ตาม การเลือกใช้งานให้เหมาะสมกับหน้างาน และติดตั้งอย่างถูกต้อง จะเป็นปัจจัยสำคัญที่ทำให้ระบบวัดการไหลมีประสิทธิภาพสูงสุด
