เครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าชนิดป้องกันการระเบิดนี้ ใช้หลักการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์ เพื่อวัดอัตราการไหลทันทีของของเหลวที่เป็นตัวนำไฟฟ้าในท่อปิดภายในสภาพแวดล้อมที่ติดไฟได้และระเบิดได้
Electromagnetic Flow Meter
LDG-A100D

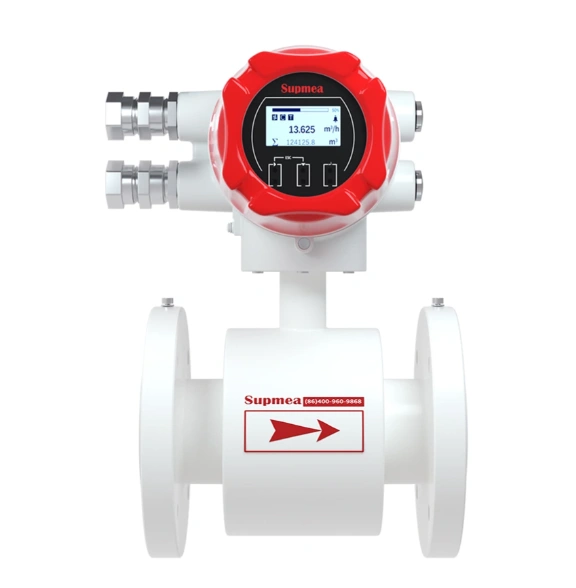

LDG-SUP-A100D เครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าป้องกันการระเบิด
เครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าป้องกันการระเบิดนี้ ใช้หลักการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์ จึงให้การวัดของเหลวที่เป็นตัวนำไฟฟ้าในท่อปิดได้อย่างแม่นยำและเสถียร ด้วยการออกแบบที่กะทัดรัด ไม่ต้องบำรุงรักษา และไม่มีชิ้นส่วนเคลื่อนที่ รองรับเอาต์พุต 4–20 mA, พัลส์ และ RS485 (Modbus RTU) ช่วยให้สามารถวัดแบบสองทิศทาง และเหมาะสำหรับการใช้งานในด้านน้ำ สารเคมี สิ่งแวดล้อม และอุตสาหกรรมอื่นๆ
Download Documents
เครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าชนิดป้องกันการระเบิดนี้ ใช้หลักการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์ เพื่อวัดอัตราการไหลทันทีของของเหลวที่เป็นตัวนำไฟฟ้าในท่อปิดภายในสภาพแวดล้อมที่ติดไฟได้และระเบิดได้
- การรับรองมาตรฐานป้องกันการระเบิด ATEX/IECEx
- การวัดที่เสถียรและแม่นยำในพื้นที่อันตราย
- วัสดุที่ทนต่อการกัดกร่อน
- การสื่อสาร HART/Modbus
- ดีไซน์ที่ไม่ต้องบำรุงรักษา
- การใช้งานในอุตสาหกรรมทั่วโลก
- สามารถปรับการวางแนวของชื่อเรื่อง/ส่วนติดต่อผู้ใช้เพื่อให้อ่านง่าย
ขอบเขตการใช้งาน ขอบเขตการใช้งาน
อุปกรณ์นี้สามารถวัดค่าของเหลวที่เป็นตัวนำไฟฟ้าในท่อปิดได้อย่างแม่นยำและเสถียร ระหว่างการตรวจสอบและแสดงผลในสถานที่จริง สามารถส่งสัญญาณกระแสไฟฟ้ามาตรฐาน สัญญาณพัลส์ และสัญญาณดิจิทัล RS485 เพื่อบันทึก ปรับแต่ง และควบคุม ทำให้สามารถตรวจจับและควบคุมได้โดยอัตโนมัติ
ชุดเซ็นเซอร์สามารถนำไปใช้ได้ในอุตสาหกรรมกระบวนการผลิต เช่น:
- สารเคมี
- ปิโตรเคมี
- น้ำมันและก๊าซ
- สถานี LNG
- สภาพแวดล้อมที่มีความเสี่ยงต่อการระเบิด
- การบำบัดน้ำ
- แท่นขุดเจาะนอกชายฝั่ง
| Product | Explosion-Proof Electromagnetic Flowmeter | ||
| Model : | LDG-SUP-A100D | Flow range : | 0.32m³/h~1270m³/h |
| Nominal diameter : | DN15~DN300 | Range ratio : | 10:1 |
| Ex symbol : | Ex db ib IIC T6…T4 Gb | Current output : | (4~20)mA, 24VDC,≤750Ω |
| Power consumption : | ≤15W | Cable entries : | M20*1.5 or NPT1/2 |
| Repetitiveness : | 0.16％ | Conductivity : | ≥50μS/cm |
| Ambient temperature : | -10℃~55℃ | Storage temperature : | -20℃~55℃ |
| Measured variable : | Direct measured variables: Flow velocity Calculated measured variables: Volume flow, mass flow. |
Pulse output : | Fmax ≤ 5000 cp/s Output pulse width: 0.1ms~2000ms ( This value is lower than the maximum duty cycle, with a maximum duty cycle of 1:1 Fmax ≤ 5000 cp/s ) |
| Accuracy : | Measurement value±0.5%(Flow velocity 0.5m/s~5m/s) | Pressure rating : | DN15~DN250：PN<1.6MPa DN300: PN<1.0MPa (High pressure can be customized) |
ต้องการใบเสนอราคา
- การรับรองมาตรฐานป้องกันการระเบิด ATEX/IECEx
- การวัดที่เสถียรและแม่นยำในพื้นที่อันตราย
- วัสดุที่ทนต่อการกัดกร่อน
- การสื่อสาร HART/Modbus
- ดีไซน์ที่ไม่ต้องบำรุงรักษา
- การใช้งานในอุตสาหกรรมทั่วโลก
- สามารถปรับการวางแนวของชื่อเรื่อง/ส่วนติดต่อผู้ใช้เพื่อให้อ่านง่าย
ขอบเขตการใช้งาน ขอบเขตการใช้งาน
อุปกรณ์นี้สามารถวัดค่าของเหลวที่เป็นตัวนำไฟฟ้าในท่อปิดได้อย่างแม่นยำและเสถียร ระหว่างการตรวจสอบและแสดงผลในสถานที่จริง สามารถส่งสัญญาณกระแสไฟฟ้ามาตรฐาน สัญญาณพัลส์ และสัญญาณดิจิทัล RS485 เพื่อบันทึก ปรับแต่ง และควบคุม ทำให้สามารถตรวจจับและควบคุมได้โดยอัตโนมัติ
ชุดเซ็นเซอร์สามารถนำไปใช้ได้ในอุตสาหกรรมกระบวนการผลิต เช่น:
- สารเคมี
- ปิโตรเคมี
- น้ำมันและก๊าซ
- สถานี LNG
- สภาพแวดล้อมที่มีความเสี่ยงต่อการระเบิด
- การบำบัดน้ำ
- แท่นขุดเจาะนอกชายฝั่ง
| Product | Explosion-Proof Electromagnetic Flowmeter | ||
| Model : | LDG-SUP-A100D | Flow range : | 0.32m³/h~1270m³/h |
| Nominal diameter : | DN15~DN300 | Range ratio : | 10:1 |
| Ex symbol : | Ex db ib IIC T6…T4 Gb | Current output : | (4~20)mA, 24VDC,≤750Ω |
| Power consumption : | ≤15W | Cable entries : | M20*1.5 or NPT1/2 |
| Repetitiveness : | 0.16％ | Conductivity : | ≥50μS/cm |
| Ambient temperature : | -10℃~55℃ | Storage temperature : | -20℃~55℃ |
| Measured variable : | Direct measured variables: Flow velocity Calculated measured variables: Volume flow, mass flow. |
Pulse output : | Fmax ≤ 5000 cp/s Output pulse width: 0.1ms~2000ms ( This value is lower than the maximum duty cycle, with a maximum duty cycle of 1:1 Fmax ≤ 5000 cp/s ) |
| Accuracy : | Measurement value±0.5%(Flow velocity 0.5m/s~5m/s) | Pressure rating : | DN15~DN250：PN<1.6MPa DN300: PN<1.0MPa (High pressure can be customized) |
